可調直流高壓電源設計要點分析
在工業自動化、科研實驗、電力電子等領域，可調直流高壓電源作為核心供能設備，其性能直接影響系統穩定性與可靠性。設計一款兼具高精度、高安全性和高適應性的可調直流高壓電源，需從拓?fù)浣Y(jié)構、控制策略、電磁兼容、保護機制等多維度綜合考量。以下結合工程實踐，探討關鍵設計要點。
一、拓?fù)浣Y(jié)構的優化選擇
拓?fù)浣Y(jié)構是電源設計的基礎，決定了輸出特性與效率。對于高壓輸出場景，隔離型拓?fù)涫鞘走x，如反激式、正激式、半橋或全橋結構。反激式拓?fù)溥m用于中小功率（<200W），電路簡單但磁芯損耗較大；全橋拓?fù)鋭t適合大功率場景（>1kW），通過對稱結構降低開關管應力，提升效率。設計時需根據功率等級、電壓調節范圍（如0-30kV連續可調）選擇拓?fù)洌?yōu)化變壓器設計：
磁芯材料：高頻場景（>100kHz）優先選用低損耗的鐵氧體或納米晶材料，低頻場景可采用硅鋼片。
繞組布局：采用分層繞制或三明治結構，減少漏感與分布電容，避免高壓擊穿風險。
絕緣設計：初次級間需滿足耐壓等級（如≥4kV），可通過增加絕緣膠帶層數或空氣間隙實現。
二、閉環控制策略的精細化設計
可調電源的核心指標（如電壓調整率≤0.1%、負載調整率≤0.5%）依賴高精度閉環控制。常用方案包括：
1. 電壓電流雙閉環控制
電壓環作為外環，通過高精度分壓電阻（分壓比誤差≤0.05%）采集輸出電壓，經PID調節器生成電流給定值；
電流環作為內環，通過霍爾傳感器或采樣電阻實時監測開關管電流，抑制浪涌并實現短路保護。
2. 數字化控制升級
引入DSP或FPGA芯片（如TI的TMS320系列），實現自適應算法（如模糊PID、模型預測控制），提升動態響應速度（調整時間≤100ms）與抗干擾能力。數字化平臺還可集成參數存儲、遠程通信（如RS485/Modbus協議）等功能，滿足智能化需求。
三、電磁兼容（EMC）與噪聲抑制
高壓電源工作時易產生電磁干擾（EMI），需從傳導噪聲與輻射噪聲兩方面抑制：
傳導噪聲控制：在輸入側加裝EMI濾波器（含差模電容、共模電感），濾除高頻干擾（如150kHz-30MHz頻段噪聲）；采用軟開關技術（如零電壓開關ZVS）降低開關損耗與di/dt、dv/dt。
輻射噪聲控制：優化PCB布局，縮短高壓回路路徑，避免形成環形天線；對變壓器、電感等元件進行金屬屏蔽，外殼接地處理（接地電阻≤1Ω），降低空間輻射強度（如≤30dBμV/m@30MHz）。
四、多層次安全保護機制
高壓環境下，保護設計是可靠性的關鍵：
1. 過壓/過流保護（OVP/OCP）
設定閾值（如輸出電壓超過額定值110%時觸發），通過硬件比較器或軟件邏輯快速關斷開關管，響應時間≤10μs。
2. 絕緣監測與放電設計
集成絕緣電阻檢測模塊（如每10分鐘自動檢測一次），當絕緣性能下降時報警；關機后通過泄放電阻（功率≥2W，阻值≥10MΩ）快速釋放電容儲能，確保剩余電壓≤50V。
3. 熱管理設計
對功率器件（如MOSFET、IGBT）配置高效散熱片或風冷系統，控制結溫≤125℃；通過溫度傳感器（如AD590）實時監測關鍵部位溫度，超溫時降額運行或停機。
五、人機交互與可維護性設計
為提升操作安全性與便利性：

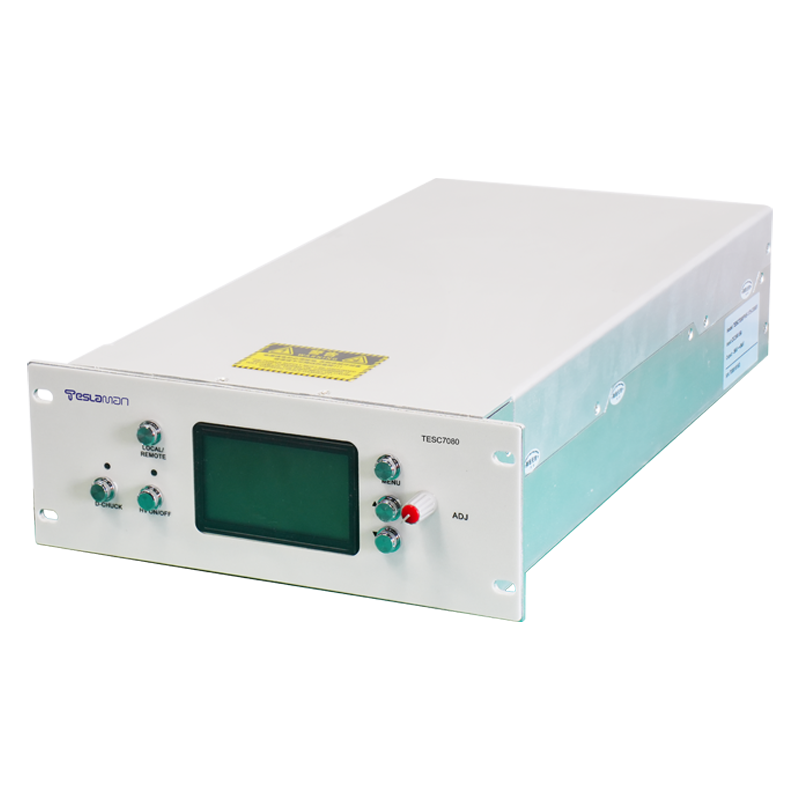

界面設計：采用LCD觸摸屏或旋鈕+按鍵組合，實時顯示輸出電壓/電流、溫度等參數，支持本地/遠程模式切換。
模塊化架構：將電源劃分為輸入濾波、功率變換、控制電路、顯示模塊等獨立單元，便于故障定位與替換，維護時間可縮短至30分鐘內。
結語
可調直流高壓電源的設計是理論與工程實踐的結合，需在性能、成本、體積間尋求平衡。通過優化拓?fù)浣Y(jié)構、提升控制精度、強化EMC與保護設計，可滿足高端應用場景對電源可靠性與靈活性的需求，為前沿技術研發與工業升級提供堅實支撐。
